ちょうどいい距離感は大切です
今回の疑問
高圧ケーブルの離隔距離と緩和基準について知りたい！
こんな場面はないですか？
あにまるさん
高圧ケーブルと低圧ケーブルってどこまで近づけていいんだろう。そもそも離隔をとる必要があるのかな？
はりた
掘削ルートの検討をしているみたいだね！
はりた
高圧ケーブルとその他のケーブルでは離隔距離を取らないといけないんだよ。条件によっては緩和基準もあるから確認していこう！
結論
- 高圧ケーブルの離隔距離は下記の表を確保する必要があります
| 高圧ケーブル | 特高ケーブル | ０．３ｍ |
| 高圧ケーブル | 低圧ケーブル | ０．１５ｍ |
| 高圧ケーブル | 弱電ケーブル | ０．３ｍ |
本記事のおすすめの方
- 高圧ケーブルの離隔距離について知りたい方
- 高圧ケーブルの敷設方法について知りたい方
- 高圧ケーブルの埋設深さについて知りたい方
本記事でわかること
- 高圧ケーブルと弱電ケーブルの離隔距離
- 高圧ケーブルと特高ケーブルの離隔距離
- 高圧ケーブルと低圧ケーブルの離隔距離
ペン太高圧ケーブルと他のケーブル、どれも15cm離せば大丈夫ですよね？
ハリタ低圧とは0.15mですが、弱電や特高とは0.3m必要です。相手で距離が変わります。
この3つ、すぐ答えられますか
- 高圧ケーブルと低圧ケーブルの離隔距離は何ｍか
- 弱電ケーブル・特高ケーブルとの離隔距離は何ｍか
- 距離を確保できないとき、緩和できる条件は何か
スポンサーリンク
高圧ケーブルの離隔距離
| 対象 | 必要な離隔距離 |
|---|---|
| 高圧ケーブル ⇔ 低圧ケーブル | 0.15m |
| 高圧ケーブル ⇔ 弱電ケーブル | 0.3m |
| 高圧ケーブル ⇔ 特別高圧ケーブル | 0.3m |
交差または接近する場合に必要となる最小の離隔距離です。条件を満たせば緩和できる場合があります。
高圧ケーブルと他設備の離隔距離一覧
| 高圧ケーブル | 低圧ケーブル | ０．１５ｍ |
| 高圧ケーブル | 弱電ケーブル | ０．３ｍ |
| 高圧ケーブル | 特高ケーブル | ０．３ｍ |
あにまるさん
結構距離を離さないといけないんだな
はりた
条件を満たせば記載の離隔距離以内でもいい場合があるから見ていこう！
ペン太スペースが厳しい現場では、離隔距離を縮める方法はないんでしょうか？
ハリタ難燃性被覆のケーブルや不燃性管に収める方法があります。難燃性FEP管が一例です。
ここまでのポイント
- 高圧ケーブルと低圧ケーブルは０．１５ｍ
- 高圧ケーブルと弱電ケーブルは０．３ｍ
- 高圧ケーブルと特高ケーブルは０．３ｍ
- 条件を満たせば記載の離隔距離以内にできる場合がある
スポンサーリンク
なぜ離隔距離が必要なのか
数値だけを覚えると、緩和できる場面とできない場面の区別がつきません。離隔をとる理由は大きく3つです。
- 事故時の被害拡大を防ぐ：高圧側で短絡や地絡が起きたとき、アークや熱で隣のケーブルまで傷めない距離を確保します。緩和条件がすべて「燃え広がらない」「不燃の管に収める」「耐火の隔壁を設ける」で構成されているのは、この理由が根拠だからです。
- 弱電への誘導を避ける：弱電ケーブルとの離隔が高圧・低圧より大きいのは、電磁誘導によるノイズの影響を考慮しているためです。
- 保守・改修時の安全：後から掘り返すとき、密着していると誤切断や損傷のリスクが上がります。識別と離隔はセットで考えます。
つまり緩和とは「距離で守る代わりに、材料や構造で守る」という置き換えです。どちらか一方は必ず必要になります。
離隔距離の緩和基準について
低圧の場合
離隔距離の緩和基準
① それぞれの地中電線が次のいずれかに該当する場合- a 自消性のある難燃性の被覆を有する場合
- b 堅ろうな自消性のある難燃性の管に収められる場合
- いずれかの地中電線が堅ろうな不燃性の管に収められる場合
- 地中電線相互の間に堅ろうな耐火性の隔壁を設ける場合
これらの条件を満たした場合
相互の距離が0.15m以内とすることができます
低圧ケーブルとの離隔｜緩和が適用される条件
限られたスペースでも、次のいずれかに該当すれば離隔を縮められます。
- それぞれの地中電線が次のいずれかに該当する場合
- 自消性のある難燃性の被覆を有する
- 堅ろうな自消性のある難燃性の管に収められる
- いずれかの地中電線が次のいずれかに該当する場合
- 不燃性の被覆を有する
- 堅ろうな不燃性の管に収められる
- 地中電線相互の間に堅ろうな耐火性の隔壁を設ける
条件を満たした場合、相互の距離を0.15m以内とすることができます
難燃性とは。
仕様についての解説｜難燃性
難燃性：炎を当てると燃えるが、少なくとも燃え広がらないこと- 主なメーカーと製品
| 古河電工 | 難燃エフレックス・スーパーエフレックス |
| 未来工業 | 難燃ミラレックス |
難燃性とは
炎を当てると燃えるが、少なくとも燃え広がらない性質のことです。火災時の延焼を抑え、避難時間を確保するうえで重要な特性になります。
| メーカー | 製品例 |
|---|---|
| 古河電工 | 難燃エフレックス／スーパーエフレックス |
| 未来工業 | 難燃ミラレックス |
難燃性が重要な理由
- 火災の拡大を遅らせ、初期消火を容易にする
- 避難経路を確保し、人命救助の時間を稼ぐ
- 建物や設備への損害を最小限に抑える
- 電気配線など、安全性が特に求められる箇所で不可欠
自消性とは。
仕様についての解説｜自消性

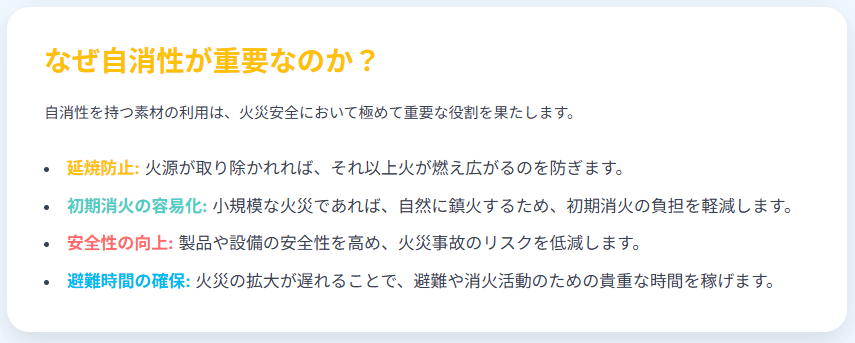

自消性：炎を当てると燃えるが、炎を除くと自然に消える性質をもつものを差します自消性が重要な理由
- 延焼防止：火源が取り除かれれば、それ以上燃え広がらない
- 初期消火の容易化：小規模なら自然に鎮火し、初期消火の負担が軽い
- 安全性の向上：製品や設備の火災事故リスクを低減できる
- 避難時間の確保：拡大が遅れることで避難と消火の時間を稼げる
不燃材料とは。
仕様についての解説｜不燃材料
不燃材料：コンクリート、レンガ、瓦、石綿ストレート、鉄、鋼、アルミニウム、モルタルその他これらに類するものスポンサーリンク
緩和を使うときの判定手順
スペースが取れない現場では、次の順番で確認すると判断が早くなります。
- 相手を確認する：低圧・弱電・特高のどれか。相手によって基準となる距離が変わります。
- 両側の仕様を確認する：それぞれの地中電線が「自消性のある難燃性の被覆」または「堅ろうな自消性のある難燃性の管」に収まっているか。
- 片側だけでも成立するかを確認する：いずれかが「不燃性の被覆」または「堅ろうな不燃性の管」なら条件を満たします。
- 隔壁で解決できるかを確認する：相互の間に堅ろうな耐火性の隔壁を設ける方法もあります。
- 採用した根拠を図面に残す：管種・材質・隔壁の仕様を記載しておかないと、検査や引き継ぎで再確認になります。
用語の違いをまとめて確認
| 用語 | 意味 | 位置づけ |
|---|---|---|
| 難燃性 | 炎を当てると燃えるが、燃え広がらない | 単独では不十分。自消性とセットで条件になる |
| 自消性 | 炎を当てると燃えるが、炎を除くと自然に消える | 難燃性と組み合わせて「両側」に求められる |
| 不燃材料 | コンクリート、レンガ、瓦、鉄、鋼、アルミニウム、モルタルなど | もっとも強い区分。片側だけで条件を満たせる |
「難燃だから大丈夫」と早合点しやすいところです。両側に求められるのか片側でよいのかは、上の位置づけの列で分かれます。
現場で確認しておきたいこと
- 交差部の扱い：並行区間だけでなく、ルートが交差する箇所も離隔の対象です。掘削断面図で見落としやすい部分です。
- ハンドホール内の収まり：管路内で離隔が取れていても、ハンドホールの中で束ねてしまうと成立しません。入線後の並びまで確認します。
- 既設との関係：改修では既設ケーブルの被覆仕様が不明なことがあります。不明なら緩和を前提にせず、距離で確保するのが安全です。
- 水道管・ガス管など他企業埋設物：電線どうしとは別の基準や協議が必要です。ルート計画の早い段階で確認してください。
スポンサーリンク
関連記事
この記事のカテゴリー
| 取り違えやすいところ | 正しくは |
|---|---|
| 離隔距離はどの相手でも同じ | 低圧は０．１５ｍ、弱電と特高は０．３ｍ |
| 距離が取れなければ施工できない | 緩和条件を満たせば０．１５ｍ以内にできる |
| 難燃性と自消性は同じ意味 | 難燃性は燃え広がらないこと、自消性は炎を除くと自然に消えること |
| 不燃材料は特殊な材料だけ | コンクリート・レンガ・瓦・鉄・鋼・アルミニウム・モルタルなども含む |
ここまでのポイント
- それぞれの地中電線が自消性のある難燃性の被覆を有する場合
- または堅ろうな自消性のある難燃性の管に収められる場合
- いずれかの地中電線が不燃性の被覆を有する場合、堅ろうな不燃性の管に収められる場合、相互の間に堅ろうな耐火性の隔壁を設ける場合
- これらを満たせば相互の距離を０．１５ｍ以内とすることができる
よくある質問（FAQ）
Q. 高圧ケーブルと低圧ケーブルの離隔距離は？
A. 原則として０．１５ｍを確保する必要があります。
Q. 高圧ケーブルと弱電ケーブル・特高ケーブルの離隔距離は？
A. いずれも０．３ｍを確保する必要があります。
Q. 離隔距離を緩和できる条件はありますか？
A. 自消性のある難燃性の被覆・管、不燃性の被覆・管、または耐火性の隔壁を設けるなどの条件を満たせば、低圧ケーブルとの距離を０．１５ｍ以内に緩和できます。
Q. 緩和するための具体的な対策方法は？
A. 保護管に難燃性ＦＥＰ（古河電工 難燃エフレックス・スーパーエフレックス、未来工業 難燃ミラレックスなど）を採用する方法があります。
ペン太設計図に反映するとき、まず何をすればいいですか？
ハリタルート上の他設備を洗い出して原則の距離を確保。無理な箇所は緩和条件を検討しましょう。
Q. 高圧ケーブルと低圧ケーブルの離隔距離は何mですか？A. 0.15mです。弱電ケーブルおよび特別高圧ケーブルとの離隔は0.3mとなります。
Q. 離隔距離を縮められる条件はありますか？A. あります。それぞれの地中電線が自消性のある難燃性の被覆または堅ろうな自消性のある難燃性の管に収められている場合、いずれかが不燃性の被覆または堅ろうな不燃性の管に収められている場合、あるいは相互の間に堅ろうな耐火性の隔壁を設ける場合です。
Q. 難燃性と不燃材料はどう違いますか？A. 難燃性は燃え広がらない性質、不燃材料はコンクリートや鉄などそもそも燃えない材料です。難燃性は自消性とセットで両側に求められるのに対し、不燃材料は片側だけでも条件を満たせます。
Q. ケーブルが交差する箇所も離隔の対象になりますか？A. 対象になります。並行区間だけでなく交差部も確認が必要です。掘削断面図では見落としやすい部分です。
Q. ハンドホールの中でも離隔は必要ですか？A. 管路内で離隔が取れていても、ハンドホール内で束ねてしまうと成立しません。入線後の並びまで含めて確認してください。
スポンサーリンク
まとめ
高圧ケーブルの離隔距離と緩和基準について
- 高圧ケーブルの離隔距離
| 高圧ケーブル | 特高ケーブル | ０．３ｍ |
| 高圧ケーブル | 低圧ケーブル | ０．１５ｍ |
| 高圧ケーブル | 弱電ケーブル | ０．３ｍ |
- 低圧ケーブルの場合
- 弱電ケーブルの場合
- 離隔距離が0.3m以下の場合、相互電線の間に堅ろうな耐火性の隔壁を設ける場合を除き、地中電線を※1堅ろうな不燃性又は自消性のある難燃性の管に収め、当該管が地中弱電流電線又は地中光ファイバケーブルと直接接触しないように施設する。
- ただし、地中光ファイバケーブルが不燃性又は自消性のある難燃性の材料で被覆した光ファイバケーブル又は不燃性若しくは自消性のある難燃性の管に収めた光ファイバケーブルであり、かつ、その管理者の承諾を得た場合はこの限りではない。
- これらの条件を満たした場合離隔距離を緩和することが可能となる
- ケーブルの保護管を難燃性ＦＥＰを採用する
| 古河電工 | 難燃エフレックス・スーパーエフレックス |
| 未来工業 | 難燃ミラレックス |
- 難燃性：炎を当てると燃えるが、少なくとも燃え広がらないこと
- 自消性：炎を当てると燃えるが、炎を除くと自然に消える性質をもつものを差します
- 不燃材料：コンクリート、レンガ、瓦、石綿ストレート、鉄、鋼、アルミニウム、モルタルその他これらに類するもの
高圧ケーブルの離隔は、相手の種別ごとの原則距離を確保し、無理な箇所だけ緩和を検討する流れで進めます。
| こんな場面 | どう対応する |
|---|---|
| 高圧ケーブルと低圧ケーブルが並走する | 原則０．１５ｍを確保する |
| 高圧ケーブルと弱電ケーブルが並走する | 原則０．３ｍを確保する |
| 高圧ケーブルと特高ケーブルが並走する | 原則０．３ｍを確保する |
| スペースが足りず距離を確保できない | 緩和条件を満たせば低圧ケーブルと０．１５ｍ以内にできる |
| 具体的な対策を決めたい | 保護管に難燃性ＦＥＰを採用する方法がある |
原則の離隔距離
- 高圧ケーブルと低圧ケーブル：０．１５ｍ
- 高圧ケーブルと弱電ケーブル：０．３ｍ
- 高圧ケーブルと特高ケーブル：０．３ｍ
緩和で押さえること
- それぞれの地中電線が自消性のある難燃性の被覆を有する、または堅ろうな自消性のある難燃性の管に収められる場合
- いずれかの地中電線が不燃性の被覆を有する、堅ろうな不燃性の管に収められる、または相互の間に堅ろうな耐火性の隔壁を設ける場合
- 条件を満たせば相互の距離を０．１５ｍ以内にできる
- 難燃性ＦＥＰ管（難燃エフレックス・スーパーエフレックス、難燃ミラレックスなど）が具体例
ルート上の他設備を先に洗い出しておくと、緩和が必要な箇所だけを絞り込めます。
